pcb阻抗測試方法,pcb阻抗計算公式

文章來源: 智力創電路板     閱讀次數:4459     發表時間:2023-10-16 10:13:24

[導讀]:PCB設計中至關重要的概念——阻抗。你或許在電路板設計過程中聽說過這個詞,但它到底是什么意思呢?本文智力創線路板生產廠家小編將為你詳細解答,并講解 PCB 阻抗計算公式的內涵與應用。

PCB設計中至關重要的概念——阻抗。你或許在電路板設計過程中聽說過這個詞,但它到底是什么意思呢?本文智力創線路板生產廠家小編將為你詳細解答,并講解 PCB 阻抗計算公式的內涵與應用。

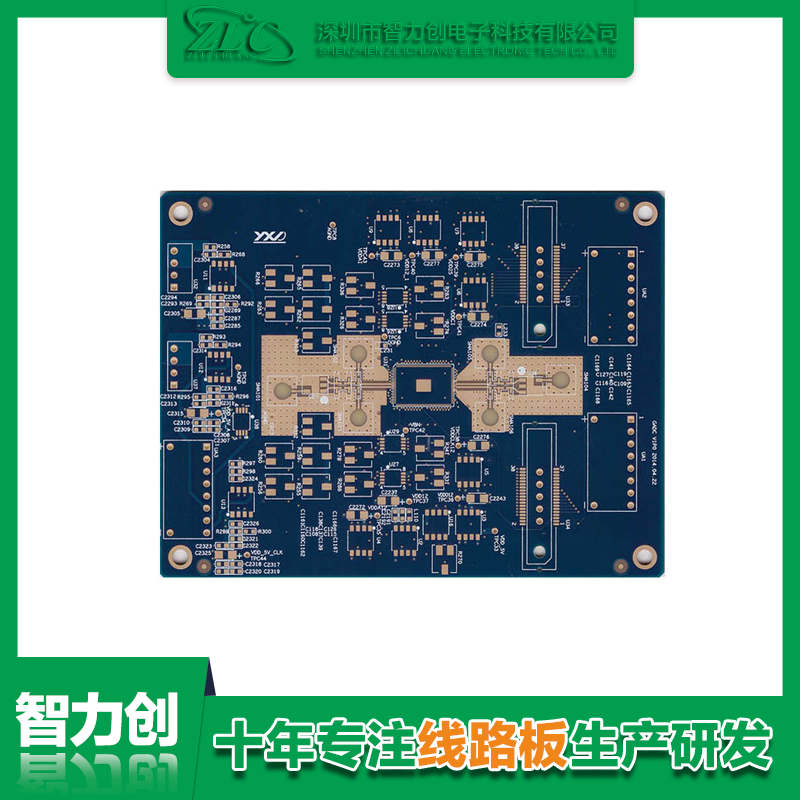

PCB板生產廠家

首先,我們來了解一下 PCB 中阻抗的概念。

阻抗指的是電路對交流信號的阻礙程度,是電路中電流和電壓之間的比值。在 PCB 設計中,阻抗的合理控制對于保證信號的傳輸質量和抗干擾能力至關重要。

那么,如何計算 PCB 的阻抗呢?下面我們來詳解 PCB 阻抗計算公式。PCB 的阻抗計算公式主要包括幾個關鍵參數:導線寬度、導線距離、介質常數以及引線長度等。其中,導線寬度和導線距離是影響阻抗的主要因素。當導線寬度增加時,阻抗減?。划攲Ь€距離增加時,阻抗增加。


具體而言,常用的 PCB 阻抗計算公式有兩種:微帶線(Microstrip)和同軸線(Coaxial)。


對于微帶線來說,阻抗計算公式為:

Z = 87 / (ε_r^0.5) * ln[(5.98h / w) + 1.74]


其中,Z 表示阻抗值,ε_r 表示介質常數,h 表示介質厚度,w 表示導線寬度。


對于同軸線來說,阻抗計算公式為:

Z = 138 * ln(D/d)


其中,Z 表示阻抗值,D 表示外導體直徑,d 表示內導體直徑。


通過這兩個公式,我們可以根據實際情況計算出 PCB 的阻抗值,并進行相應的設計調整。


需要注意的是,不同的 PCB 層次和設計要求對阻抗的要求也有所不同。在高速信號傳輸和抗干擾能力要求較高的場景中,我們需要更加精確地控制 PCB 的阻抗。因此,在實際設計中,我們通常會借助專業的電路仿真軟件進行阻抗計算和優化,以確保電路板的性能達到預期。


總結一下,PCB 中的阻抗是指電路對交流信號的阻礙程度,是電路中電流和電壓之間的比值。通過合理計算 PCB 的阻抗,我們可以保證信號的傳輸質量和抗干擾能力。而 PCB 阻抗計算公式則是我們實際設計中的重要工具,通過根據實際情況計算出 PCB 的阻抗值,并進行相應的設計調整。
